VDI 3733 – Geräusche bei Rohrleitungen

Mit Erscheinen der VDI-Richtlinie 3733¹ hat unser Büro ein EXCEL-basiertes Berechnungsprogramm “VDI 3733“ entwickelt. Das Programm dient der Berechnung der Schallabstrahlung von gas- oder flüssigkeitsgefüllten Rohrleitungen. Zusätzlich können Dämpfungen z.B. durch Rohrleitungsumlenkungen oder Verzweigungen berechnet werden. Darüber hinaus kann die Längsdämpfung und Richtcharakteristik von Kaminen gemäß VDI 3733 in Verbindung mit VDI 2714² und – soweit gewünscht – mit dem Untersuchungsbericht "Schallabstrahlung von Schornsteinen"³ berechnet werden. Die Berechnung der Schallausbreitung kann wahlweise nach VDI 2714 oder nach DIN ISO 9613-2⁴ erfolgen. Zum Lieferumfang gehört auch eine deutschsprachige Bedienungsanleitung.

__________________________

¹ VDI 3733:1996-07 - Geräusche bei Rohrleitungen
² VDI 2714:1988-01 - Schallausbreitung im Freien (inzwischen zurückgezogen)
³ Untersuchungsbericht „Schallabstrahlung von Schornsteinen - Messung und technische Möglichkeiten zu ihrer Minderung   (UBA-FB 81-033)“, Juni 1981
⁴ DIN ISO 9613-2:1999-10 - Akustik, Dämpfung des Schalls bei der Ausbreitung im Freien,
  Teil 2: Allgemeine Berechnungsverfahren (ISO 9613-2 : 1996)

Bildschirmausdrucke der Tabellenblätter aus Programmversion 2.5 können hier heruntergeladen werden (Download). Bei Bedarf lassen wir Ihnen gerne ein Angebot für das Berechnungsprogramm “VDI 3733“ zukommen (Kontakt).

Die Lauffähigkeit der Programmversion 2.5 ist für MS Excel 97 bis MS Excel 2010 getestet.

zum Seitenanfang!

Akustikfunktionen für MS Excel

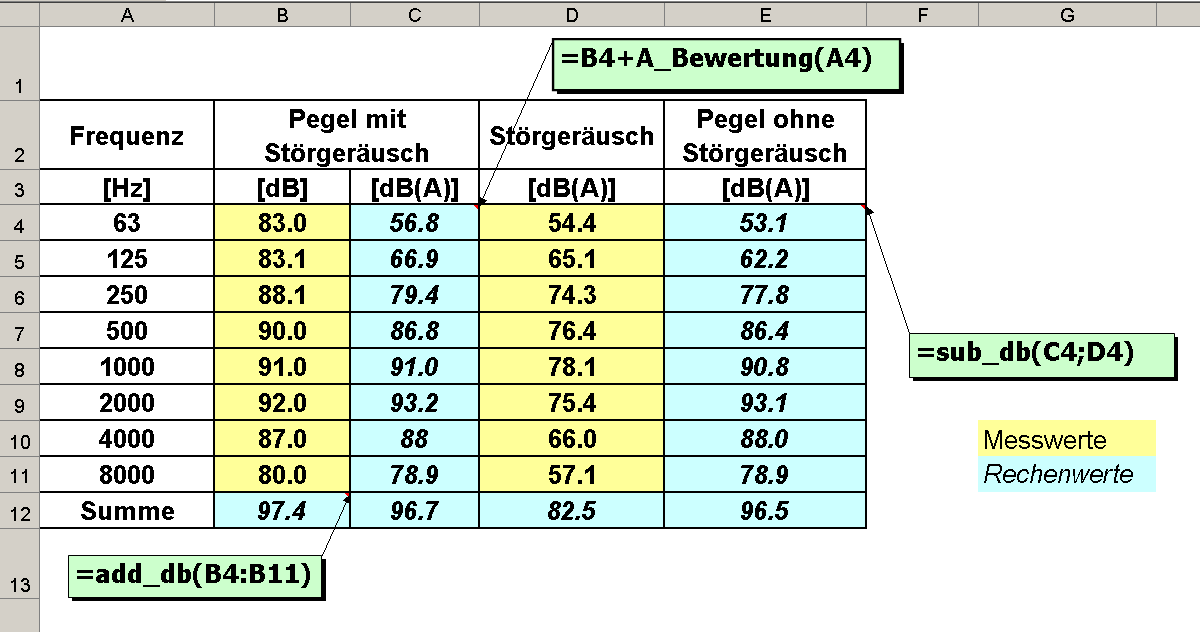

Das Rechnen mit Pegeln ist wegen der Logarithmen umständlich. Viel praktischer wäre es, wenn mehrere Pegelwerte mit einer einfachen EXCEL-Funktion addiert werden könnten. Daher haben wir spezielle Akustikfunktionen für MS Excel entwickelt, die als *.XLA-Datei vorliegen und als Add-In in MS Excel eingebunden werden können.

Folgende Funktionen sind enthalten:

- add_db:energetische Addition von Pegeln
- sub_db:energetische Subtraktion von Pegeln
- mittel_db:energetische Mittlung von Pegeln
- A_Bewertung:A-Bewertung (in dB) für die jeweilige Frequenz

Wir senden gewerblichen Interessenten oder Mitarbeitern von Behörden gerne diese Akustikfunktionen für MS Excel kostenfrei zu (Kontakt) .

Hinweise:

• Die Akustikfunktionen sind für MS Excel 97 bis MS Excel 2010 getestet.
• Für die kostenfreie Version der Akustikfunktionen leisten wir keinen Support! Fehlerwerte (#WERT!)
  als Rechenergebnis sind i.d.R. auf unstimmige Eingangsdaten zurück zu führen
  (z.B. sub_db(85; 90) => 90 dB von 85 dB abziehen ist nicht möglich).
